BCNet-CP(欧姆龙)
当前位置: 首页  >  产品导航  >  欧姆龙PLC通讯系列  >  BCNet-CP(欧姆龙)

产品简介 BCNet-CP是一款经济型的以太网通讯处理器,是为满足日益增多的工厂设备信息化需求(设备网络监控和生产管理)而设计,用于欧姆龙CP1L/CP1E/CP1H系列PLC的以太网数据采集,非常方便构建生产管理系统。
BCNet-CP采用即插即用设计,不占用PLC通讯口,即编程软件/上位机软件通过以太网对PLC数据监控的同时,触摸屏可以通过复用接口与PLC进行通讯。BCNet-CP支持工控领域内绝大多数SCADA软件,支持欧姆龙以太网协议和透传两种通讯方式。

BCNet-CP功能:

1、即插即用,模块直接插在CP1L/CP1E/CP1H的DB9上,无需外接电源,扩展口可同时连触摸屏。
2、通过WEB服务器或配置诊断工具BCDevice均可对设备进行参数设置和运行诊断。
3、自动识别PLC型号,自动匹配PLC和HMI串行参数,无需额外配置。
4、实现与欧姆龙编程软件CX-Programmer的以太网通讯。
5、支持FINS/UDP、FINS/TCP以太网协议通信,支持上位机软件(组态王、MCGS、力控、KepWare OPC服务器等)访问。
6、集成ModbusTCP服务器,支持FC1、FC2、FC3、FC5、FC15、FC6、FC16,Modbus数据区自动映射至PLC数据区。
7、支持BCNetTCP/IP透传协议通信。
8、采用FINS通信协议或者或者透传的方式,皆可实现高级语言(如VB、VC、C#等)编程,实现与欧姆龙PLC的数据通讯,方便开发生产管理系统。
9、支持OPC通道的SCADA(上位组态软件)以OPC方式与PLC通讯。
10、可同时实现CX-Progarmmer、FINS/TCP、FINS/UDP、BCNetTCP透传、ModbusTCP连接方式。支持10个上位机的连接。
11、支持用户侧通过以太网实现固件更新,一次购买,永久升级。

选型表

注:

 BCNet-CP和BCNet-CJ,默认为hostlink协议,如果使用NT-LINK协议,下单时请备注说明。

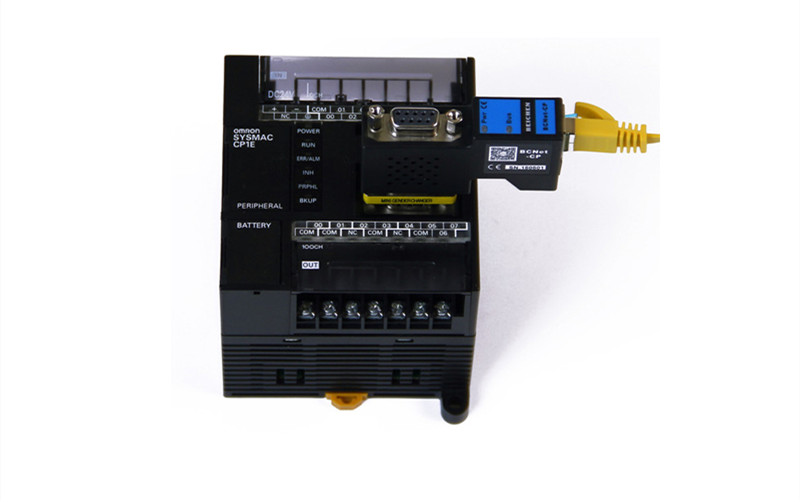

模块安装

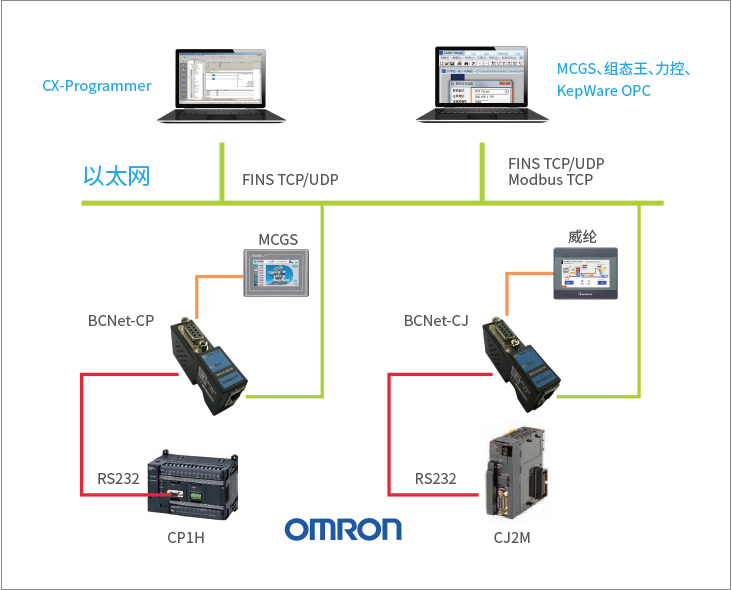

典型应用

1、以太网编程、上下载程序、上位监控(组态王、MCGS、力控、KepWare OPC)、设备联网。



2、实现编程软件CX-Programmer与CP1E的通讯
打开编程软件GX-Progarmmer,新建CP1E工程,选择网络类型为Ethernet,点击“设定”;



在跳出的选项框中,键入BCNet-CP的IP地址和端口号,点击“确定”;



在跳出的提醒选项中点击“确认”;



点击在线工作按钮,点击“确认”;



连接成功后,右键“新PLC1[CP1E]”选择“传送”中的“从PLC”;



选择要读取的内容,点击“确认”;



点击“是”,上载程序完成,点击“确认”;



PLC程序上载完成,进入运行监视状态;



技术参数


资料下载

请点击下载:http://pan.baidu.com/s/1i5KGWbN
