BCNet-CJ(欧姆龙)
当前位置: 首页  >  产品导航  >  欧姆龙PLC通讯系列  >  BCNet-CJ(欧姆龙)

产品简介 BCNet-CJ是一款经济型的以太网通讯处理器,是为满足日益增多的工厂设备信息化需求(设备网络监控和生产管理)而设计,用于欧姆龙CJ1/CJ2/CS1/CG1/NX1P系列PLC的以太网数据采集,非常方便构建生产管理系统。
BCNet-CJ采用即插即用设计,不占用PLC通讯口,即编程软件/上位机软件通过以太网对PLC数据监控的同时,触摸屏可以通过复用接口与PLC进行通讯。BCNet-CJ支持工控领域内绝大多数SCADA软件,支持欧姆龙以太网协议和透传两种通讯方式。

BCNet-CJ功能:

1、即插即用,模块直接插在CJ1/CJ2/CS1/CG1/NX1P的DB9上,无需外接电源,扩展口可同时连触摸屏。
2、通过WEB服务器或配置诊断工具BCDevice均可对设备进行参数设置和运行诊断。
3、自动识别PLC型号,自动匹配PLC和HMI串行参数,无需额外配置。
4、实现与欧姆龙编程软件CX-Programmer的以太网通讯。
5、支持FINS/UDP、FINS/TCP以太网协议通信,支持上位机软件(组态王、MCGS、力控、KepWare OPC服务器等)访问。
6、集成ModbusTCP服务器,支持FC1、FC2、FC3、FC5、FC15、FC6、FC16,Modbus数据区自动映射至PLC数据区。
7、支持BCNetTCP/IP透传协议通信。
8、采用FINS通信协议或者或者透传的方式,皆可实现高级语言(如VB、VC、C#等)编程,实现与欧姆龙PLC的数据通讯,方便开发生产管理系统。
9、支持OPC通道的SCADA(上位组态软件)以OPC方式与PLC通讯。
10、可同时实现CX-Progarmmer、FINS/TCP、FINS/UDP、BCNetTCP透传、ModbusTCP连接方式。支持10个上位机的连接。
11、支持用户侧通过以太网实现固件更新,一次购买,永久升级。


选型表

注:

 BCNet-CP和BCNet-CJ,默认为hostlink协议,如果使用NT-LINK协议,下单时请备注说明。

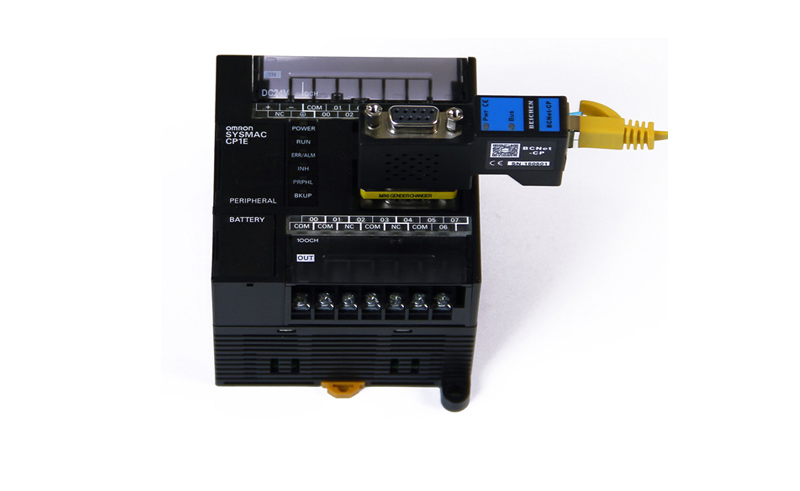

模块安装:

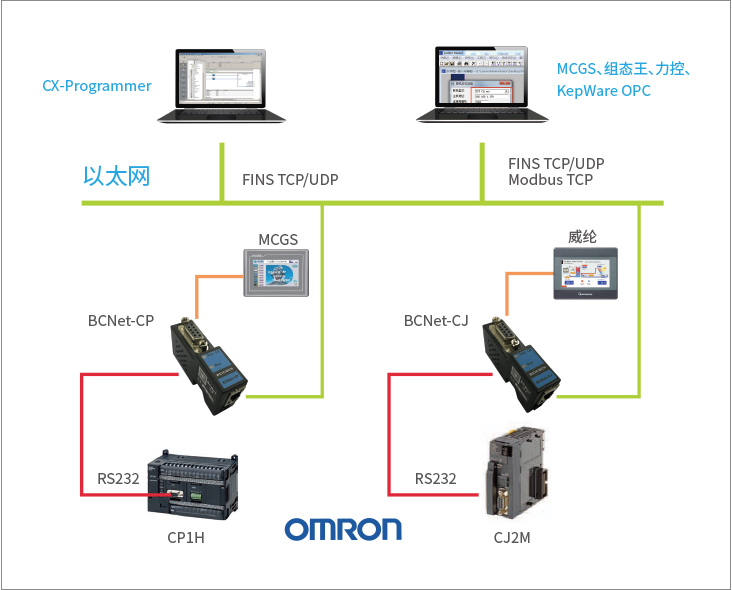

典型应用:

1、以太网编程、上下载程序、上位监控(组态王、MCGS、力控、KepWare OPC)、设备联网。

2、实现编程软件CX-Programmer与CJ2M的通讯
打开编程软件GX-Progarmmer,新建CJ2M工程,点击“确定”;



在菜单栏PLC中选择“更改通信设置”选项;



在跳出的提醒选项中选择“Ethernet”,并点击“设定”;



在跳出的网络菜单栏中,键入“帧长度540”,其他默认;



在驱动菜单栏中,键入BCNet-CJ的IP地址和端口号;



点击“在线工作按钮”,在跳出的提示窗口中,点击“是”;



在“PLC”菜单中,选择“传送”中的“从PLC”,上载PLC程序;



选择要上载的PLC内容,并点击“确认”;



提示PLC程序上自成功,点击“确认”。



PLC程序上载完成,进入运行监视状态;


技术参数


资料下载

请点击下载:http://pan.baidu.com/s/1i5KGWbN
