HMI-S7300(触屏适配器)
当前位置: 首页  >  产品导航  >  网口转网口以太网通讯系列  >  HMI-S7300(触屏适配器)

产品简介 HMI-S7300可以直接插在西门子S7-300/400的MPI/PROFIBUS口上,将MPI/PROFIBUS协议转成S7TCP协议,以太网连接西门子SMARTLINE触摸屏。


产品描述:

HMI-S7300可以直接插在西门子S7-300/400的MPI/PROFIBUS口上,将MPI/PROFIBUS协议转成S7TCP协议,以太网连接西门子SMARTLINE触摸屏。

HMI-S7300不需要外接电源,不占用PLC编程口,触摸屏通过以太网和PLC通讯的同时,编程电缆和其他主站可以通过扩展RS485口与PLC进行通讯。

可以通过网页和搜索工具配置HMI-S7300的参数。

典型应用:

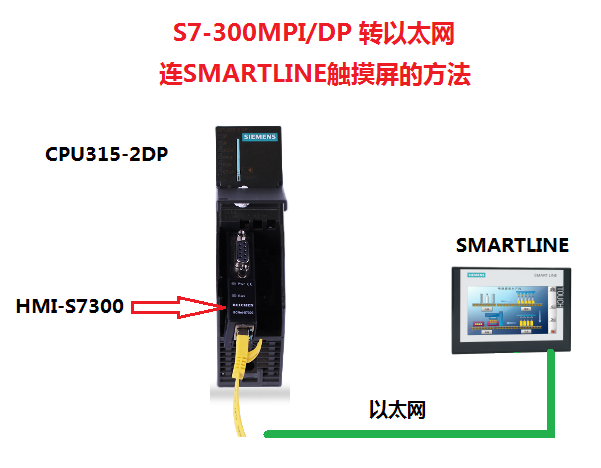

西门子精彩系列SMARTLINE触摸屏具有较高的性价比,但仅可用于连接S7-200。下图给出了实现S7-300/400以太网连接SMARTLINE触摸屏的方法。


操作和方法:

所需硬件设备:S7-300PLC;以太网通讯模块HMI-S7300;SMART 700IE触摸屏。方法如下:

1、新建项目。打开WinCC flexible软件,点击“项目”-“新建”,选择相应的触摸屏型号(SMART 700 IE),点击“确定”。

2、建立连接。双击“通讯”下的“连接”,在“通讯驱动程序”下选择“SIMATIC S7-200”驱动(这里建立的是与S7-300的连接),在“接口”下选择“以太网”,在“HMI设备”下的“地址”中填入触摸屏的IP地址(如192.168.1.106),在“PLC设备”中的“地址”填入HMI-S7300的IP地址(这里是192.168.1.188),其它设置默认。

3、新建变量。双击“通讯”下的“变量”,新建与S7-300连接的变量。注意S7-200的V区对应S7-300的DB1数据块。


技术参数:



下一个 : XCNet-MIT(三菱)
