BCNet-FJ(富士)
当前位置: 首页  >  产品导航  >  松下、光洋、基恩士、富士  >  BCNet-FJ(富士)

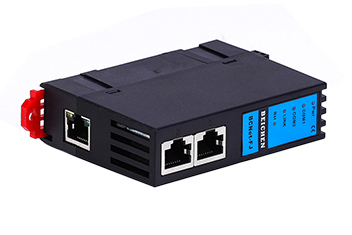

产品简介 BCNet-FJ是一款经济型的以太网通讯处理器,是为满足日益增多的工厂设备信息化需求(设备网络监控和生产管理)而设计,用于富士SPB系列PLC的以太网数据采集,非常方便构建生产管理系统。


BCNet-FJ功能:

1、安装在35mm的导轨上,通过通讯线连接PLC的编程口,需外接24VDC电源。

2、集成WEB服务器,通过网页可设置设备参数和运行诊断,并设置登录保护密码,防止篡改配置数据。

3、对富士SPB系列PLC编程口通讯参数自适应,无需额外设置。

4、集成ModbusTCP服务器,支持FC1、FC2、FC3、FC5、FC6、FC16,Modbus数据区自动映射至富士SPB系列PLC的数据区。

5、采用ModbusTCP方式,可实现高级语言(如VB、VC、C#等)编程,实现与富士SPB系列PLC的数据通讯,方便开发生产管理系统。

6、支持OPC通道的SCADA(上位组态软件)以OPC方式与富士SPB系列PLC通讯。

7、最多支持6台PC同时采集PLC数据。

8、支持用户侧通过以太网实现固件更新,免费提供集成更多功能的固件,一次购买硬件,永久升级。



典型应用:

 1、   以太网数据采集、上位监控(MCGS、组态王、力控、KepWare OPC)、设备联网。



2、 用ModScan32软件测试。

(1)运行ModScan32软件。

(2)选择菜单Connection/Connect,选择Remote TCP/IP Server,输入BCNet-FJ的IP地址,Service端口为502;点击[OK]按钮,如图所示。

(3)在子窗口“ModSca1”中设置Device ID为PLC的站地址(如1),功能号选择 03:HOLDING REGISTER,Address = 1101,Length = 100。

(4)子窗口数据区显示41101~41200的16进制数据,其对应于富士SPB系列PLC的寄存器D0到D99的数值,如图所示。

(5)双击子窗口数据区的数据可以修改数值。


3、 ModbusTCP地址映射表

技术参数:


资料下载:

请点击下载:https://pan.baidu.com/s/1niJ9xO2TyQtNxqEOc9L_BQ#list/path=%2F
